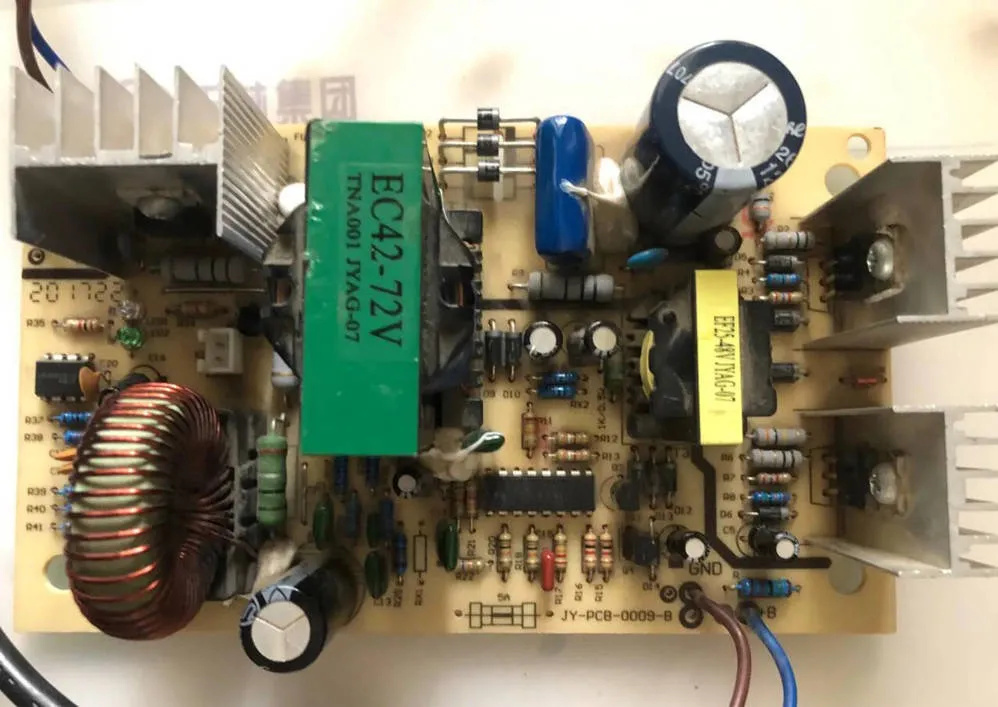

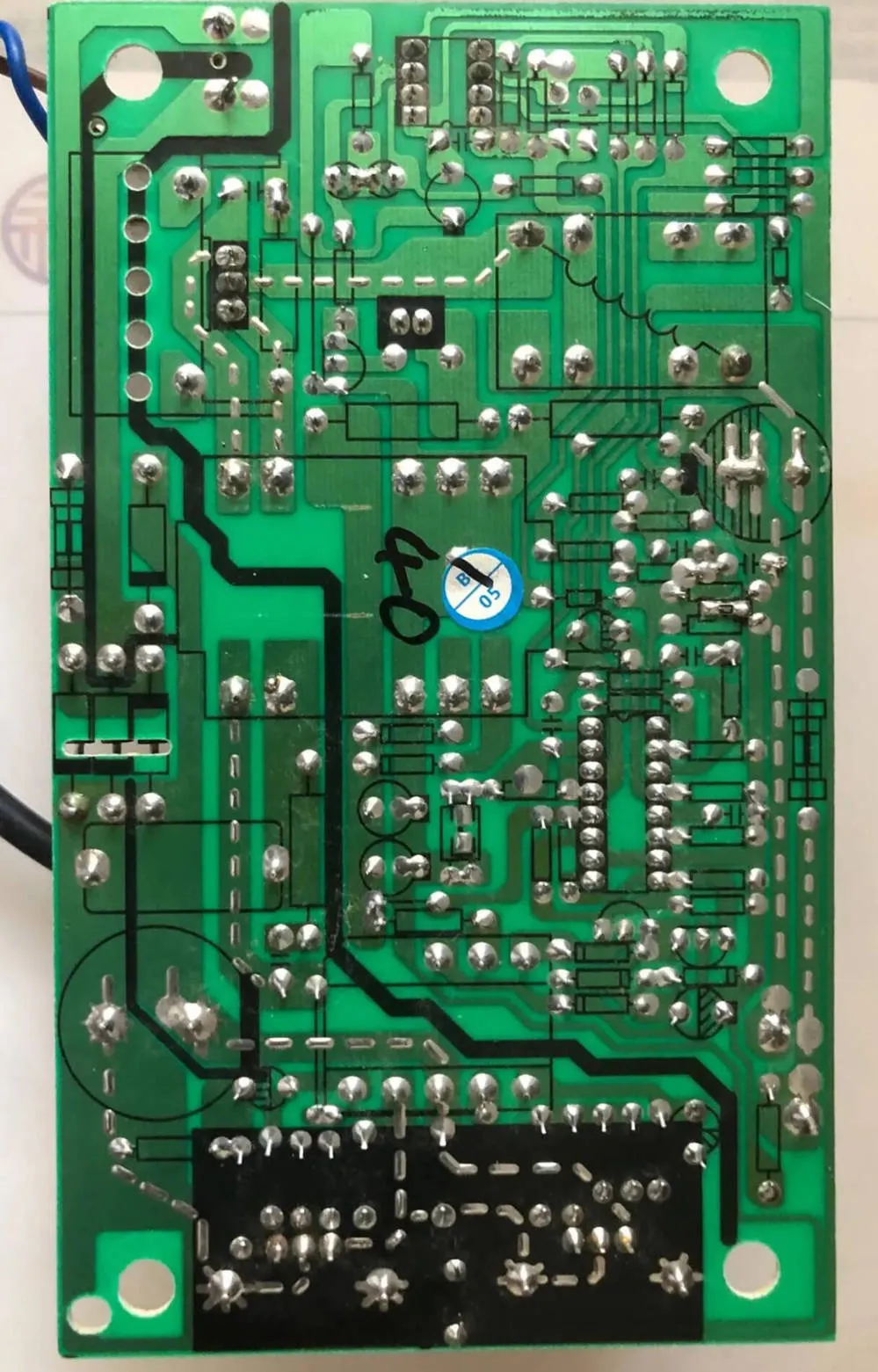

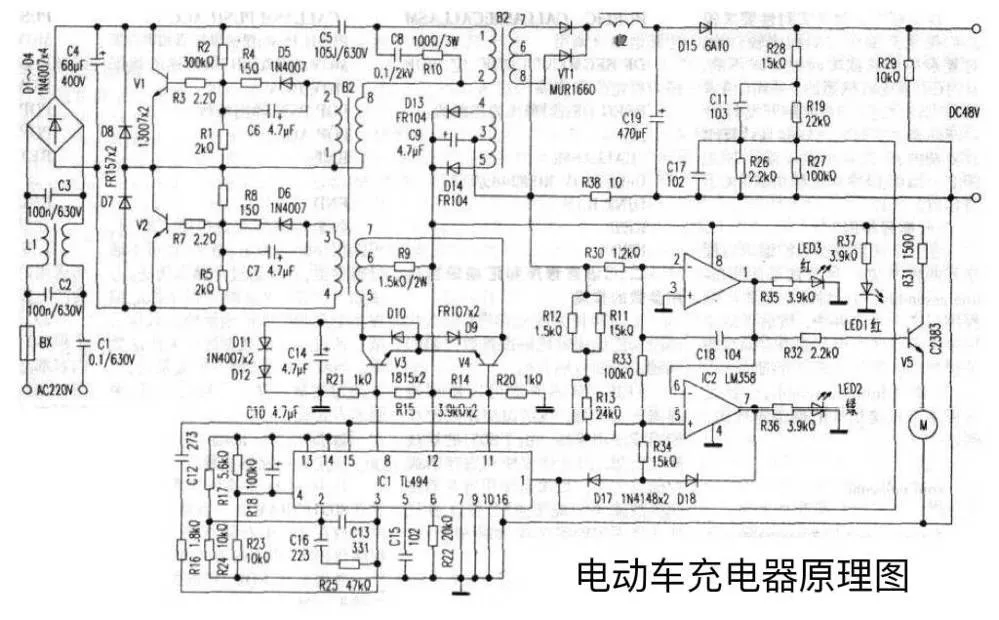

TL494充电器改可调电源实践 附图一、二是印刷电路板正面和反面， 该充电器为72伏20安，没有图低，查看内部，使用的电源管理芯片是TL494L,过载保护及转灯芯片是AF16H，功率管是13009。

现在开始改装：

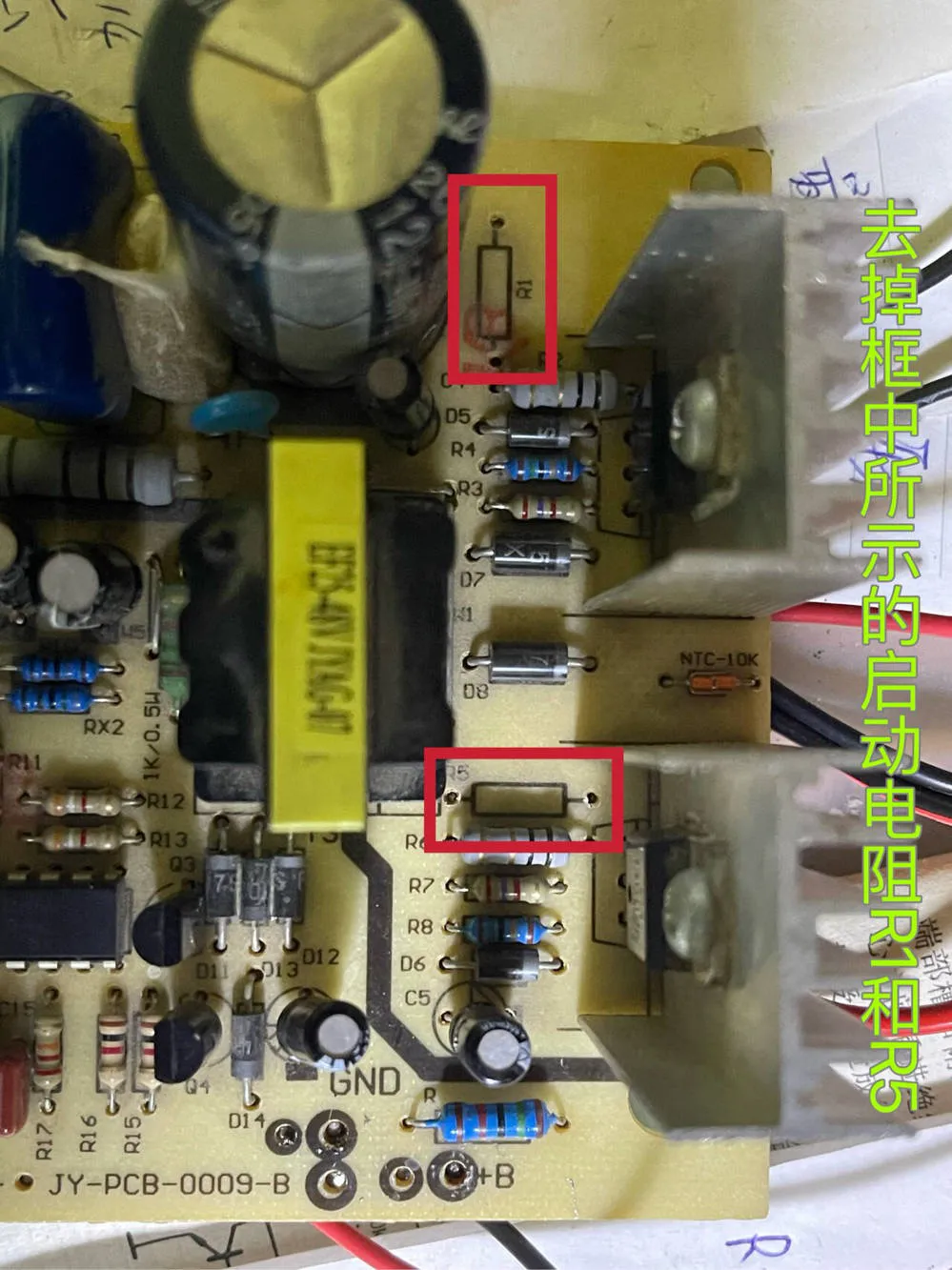

1. 去掉印刷电路板上的启动电阻R1和R5（300K)各一个，有的电路板是各两个（150K 150K）电阻串联使用。不让电路自激振荡，而由494控制。见附图四。

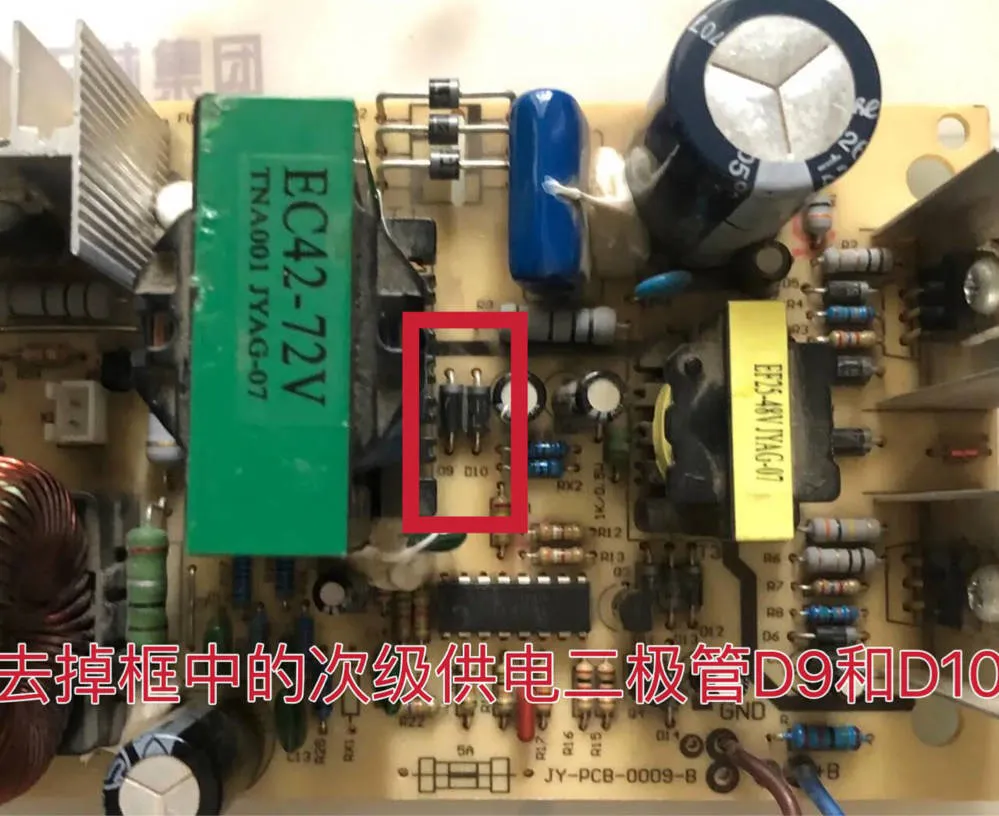

2.去掉次级低压供电的全波整流二极管D9和D10。采用独立供电，因为小于7v时494就不能正常工作了，何况我们有时需要5v、3v电压，所以需要独立电源供电。见附图五。

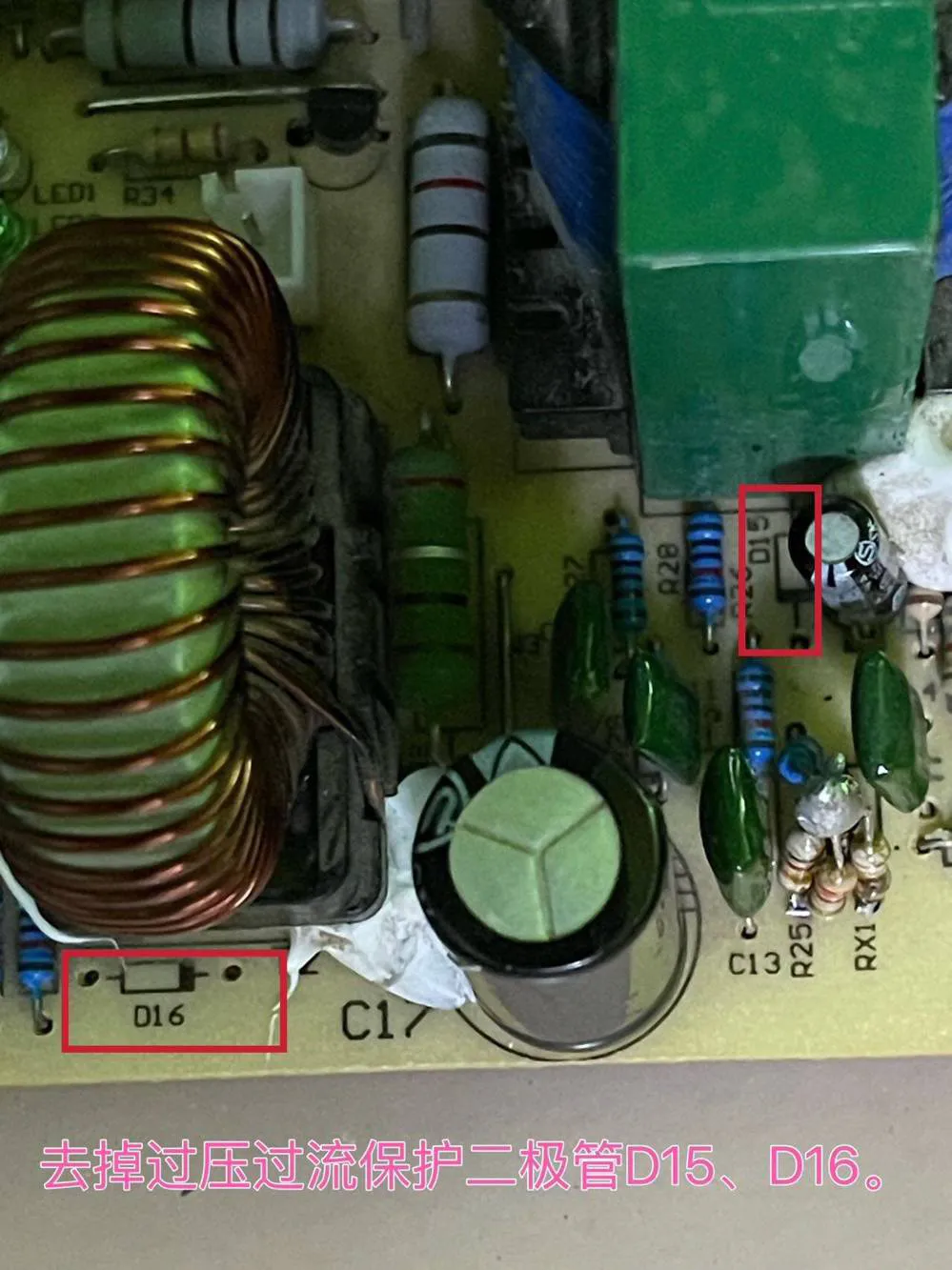

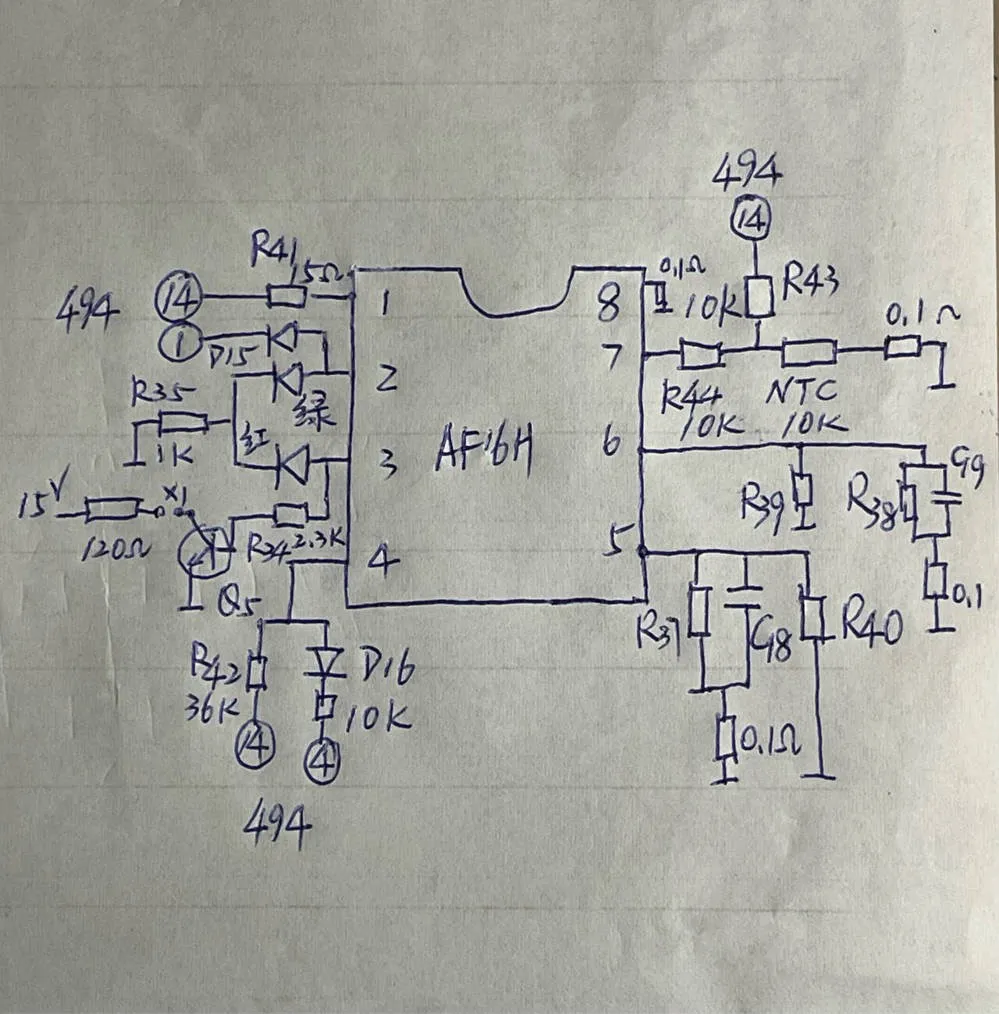

3. 去掉过载保护二极管D15和D16。去掉保护二极管后，调低或者调高电压和电流都不受影响了，可以随心所欲了，想要多高电压都随意。见附图六。

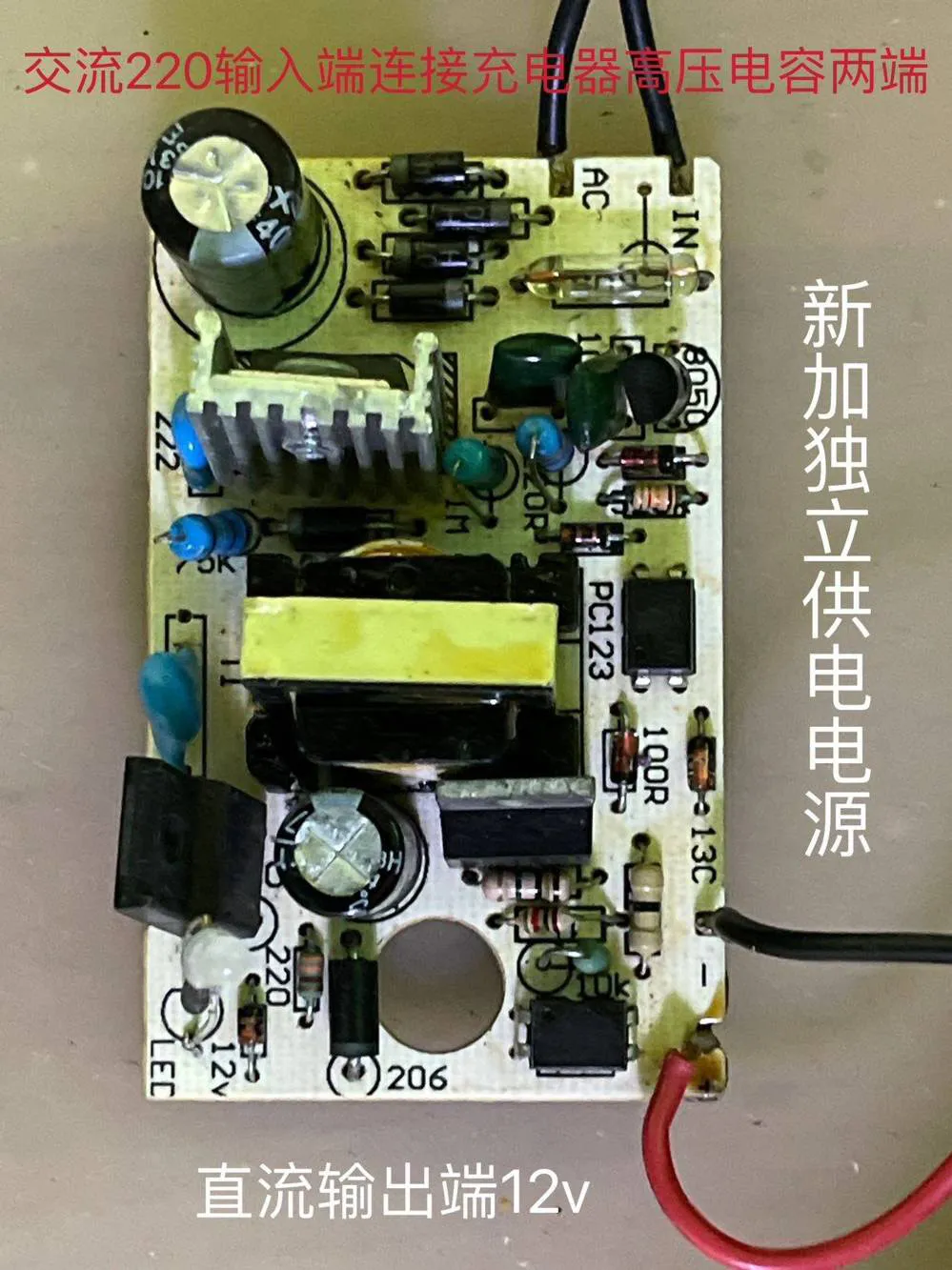

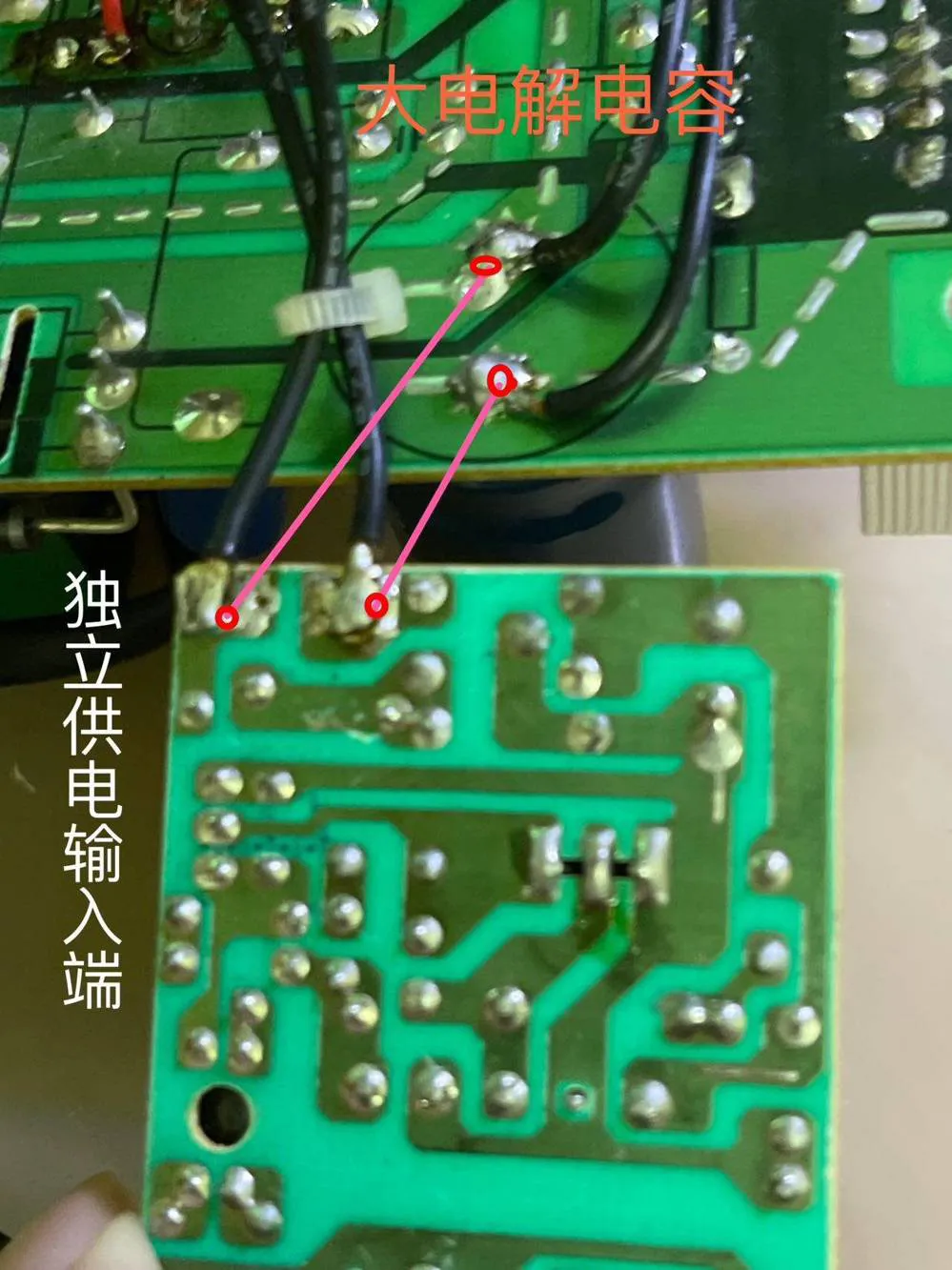

4. 增加独立供电电源。我准备的这个电源输出12伏1安，实测输出电压14.3。见附图七。着重说一下，这个独立供电电源输出电流不能太小，小了会引起充电器啸叫，我在开始改的时候先用旧路由器电源10v350ma供电，充电器在小电流工作时正常，（494工作电压范围7到41 v都可以正常工作，推荐15v），当电流调大时，充电器就啸叫的不停，外加104电容也不行。分析可能是电源输出电流太小，功率不够造成的。最后换成12v1a电源后，充电器没有出现一点点声音，工作平稳正常。 特别提示：独立供电电源的交流输入端要并接到充电器初级高压大电容C1（400V120微法）两端，（工作时上面有310ｖ直流电压）接线时不分正负极。见附图八。特别提醒：不是并接到充电器的交流220v输入端，而是并接到桥式整流后的高压直流端。这是因为TL494改为独立供电后，高压电容所带电量巨大，当轻载输出时，或者低压关断后，高压电容上仍有大量电荷，等待泻放，……接到此处后，独立电源相对于充电器高压直流端来说就是负载，在充电器轻载时它消耗部分多余电荷，在低压关断后，因电容上的电压不能突变，独立电源在延迟停止工作的同时，迅速泻放掉大电容上的电压，确保了安全。

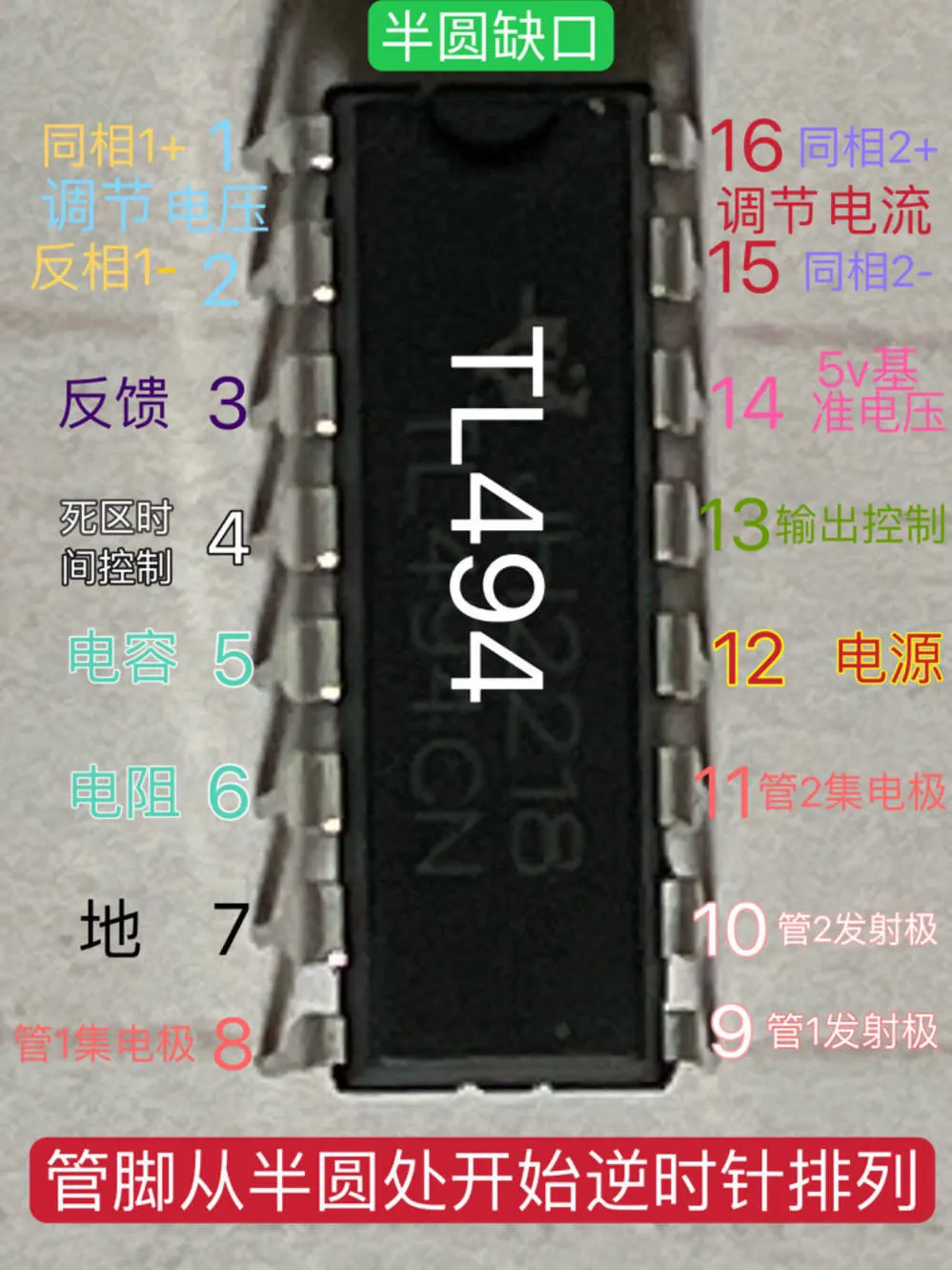

独立供电电源正极接494的12脚，负极接494的7脚附近就行了。

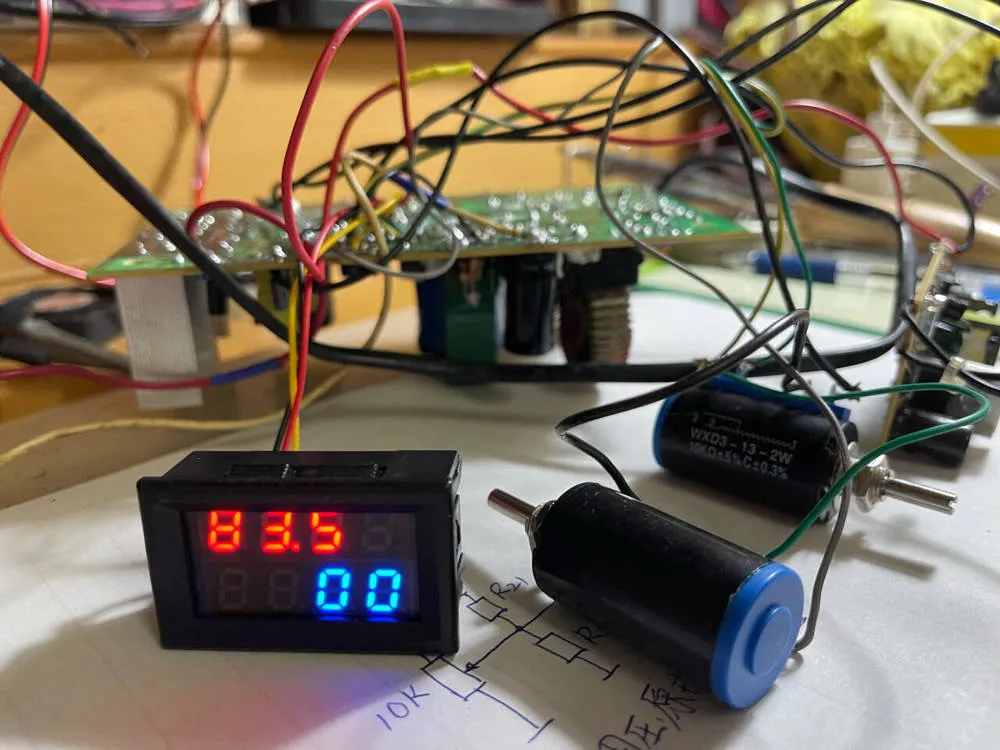

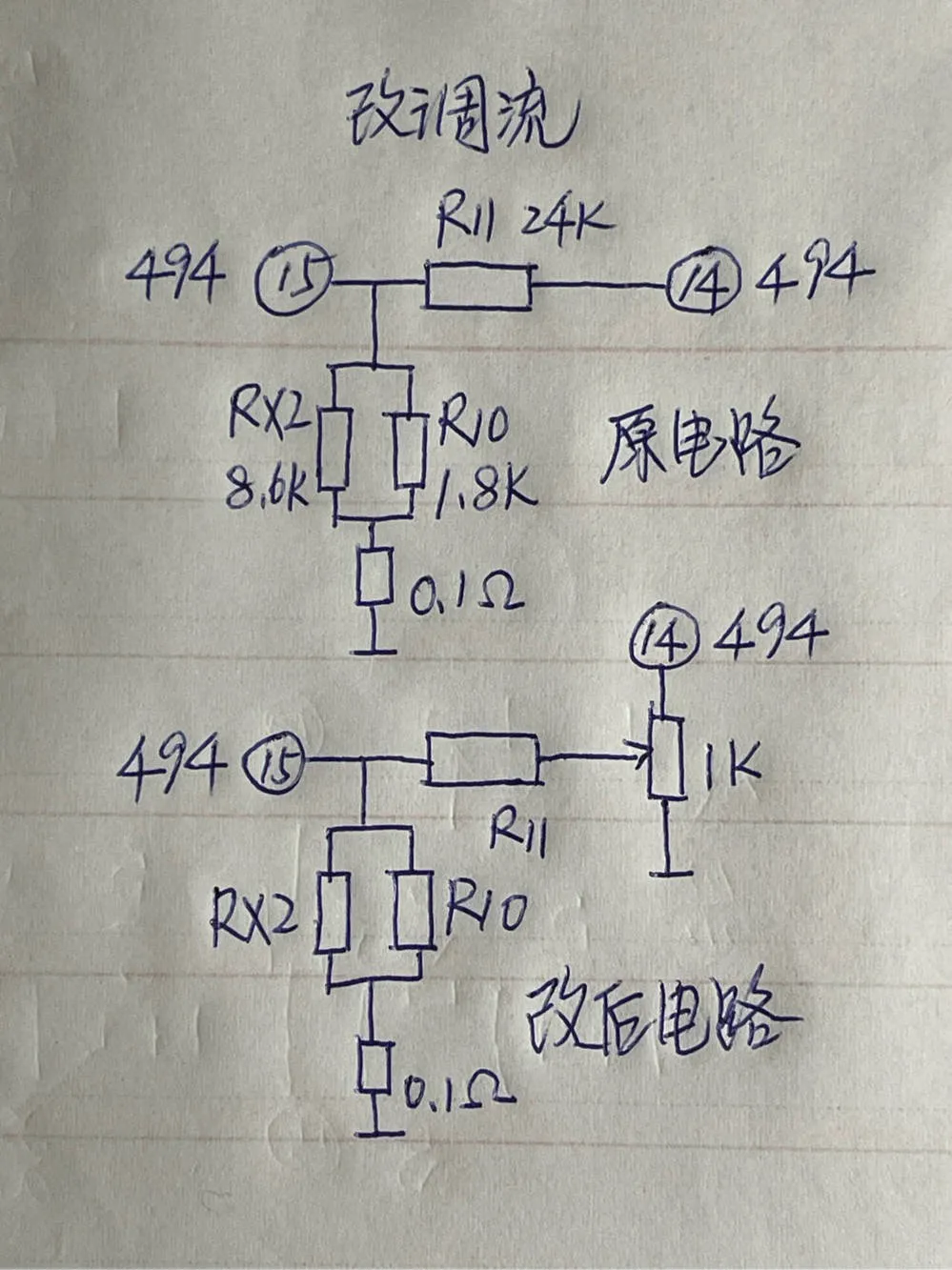

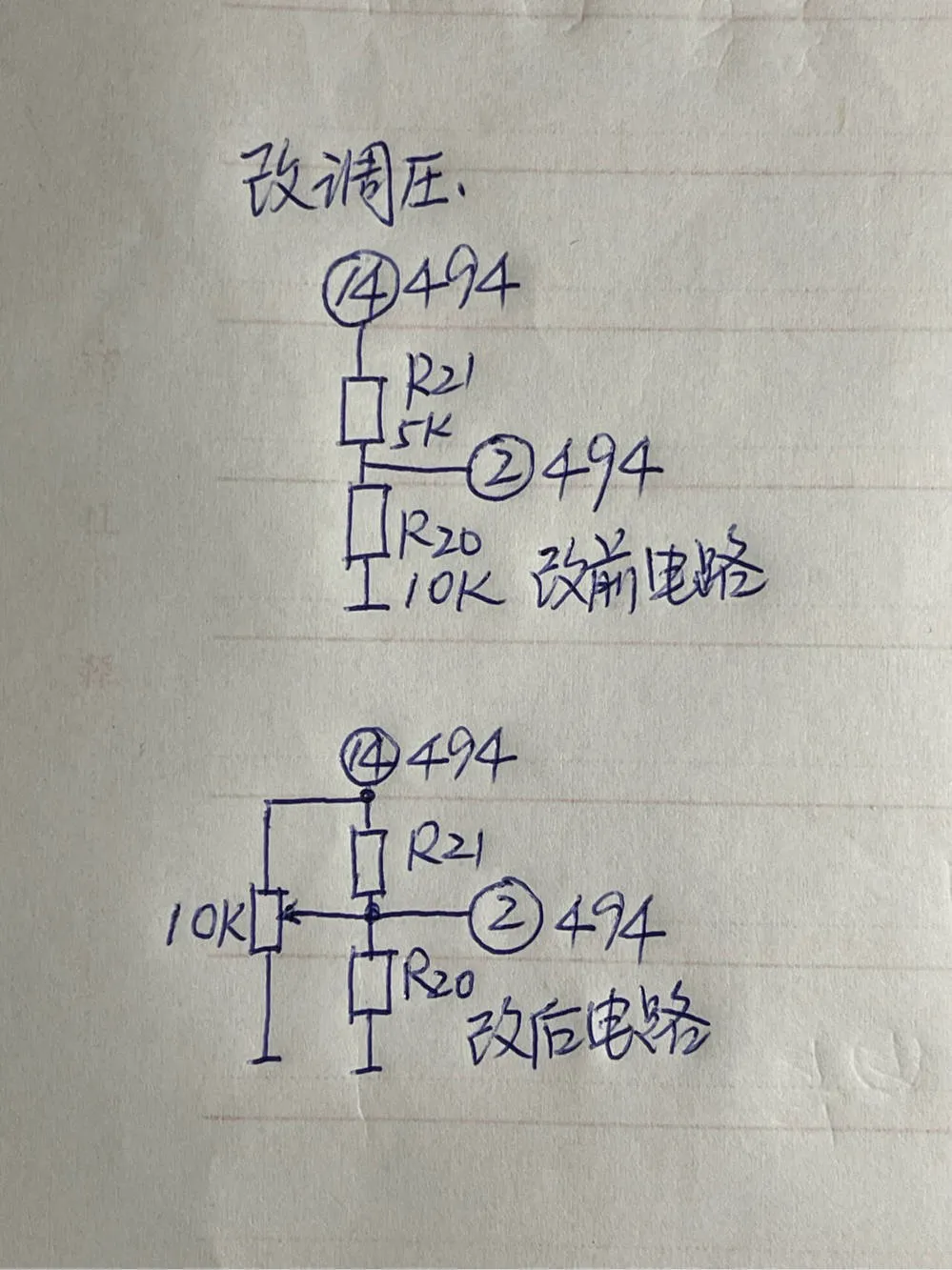

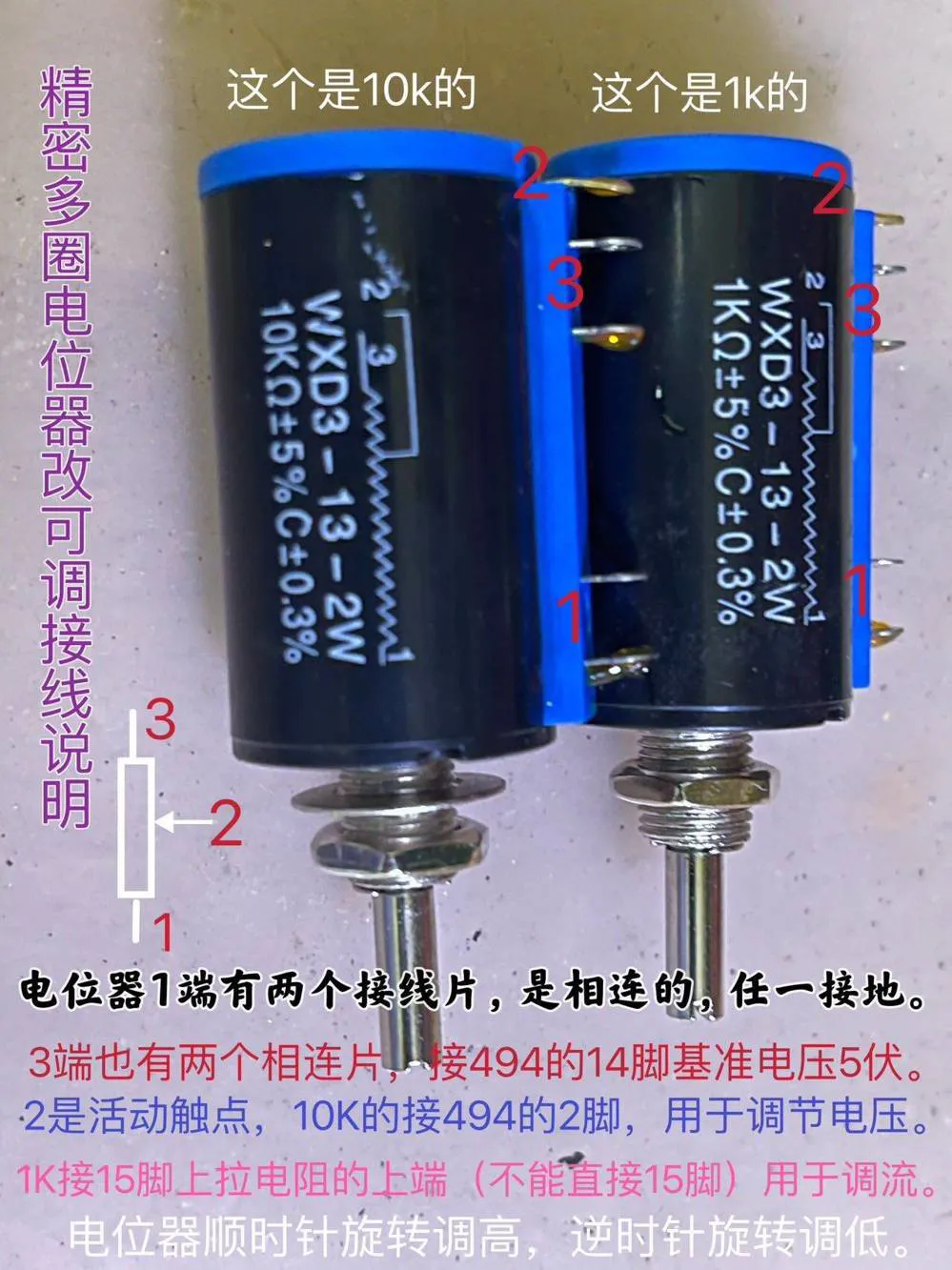

5.准备两个精密多圈电位器，十圈的就可以了，普通电位也行，就是调节时变化太快，难以调整到需要的数值，还容易产生漂移。一个10千欧，用于调压，一个1千欧，用于调流。如果只是玩玩而已，那1到10k的各种电位器都能凑合着用。见附图九。

因字数超，未完待续。
